Rury PEX w ścianie: jak poprowadzić, żeby nie żałować

Ściana zamknięta, tynk nałożony, a za nim rura, która ma służyć dwadzieścia pięć lat bez ingerencji. To marzenie każdego inwestora, który decyduje się na rury PEX montaż w ścianie, i jednocześnie najczęstsze źródło kosztownych reklamacji. Winowajcą rzadko bywa sam materiał, który zdążył już udowodnić swoją niezawodność w milionach europejskich instalacji. Problem zwykle rodzi się tam, gdzie zabrakło konsekwencji w przygotowaniu bruzd, doborze otuliny czy rozstawie uchwytów. Ten przewodnik prowadzi przez cały proces tak, jak powinien wyglądać w praktyce: od pierwszego nacięcia, przez mocowanie, aż po ochronę termiczną i najczęstsze błędy wykonawców, które potrafią zniweczyć nawet najlepszy projekt.

• Jak wyciąć bruzdy pod rury PEX i dobrać ich szerokość
• Mocowanie rur PEX w ścianie: haki, uchwyty i właściwe odstępy
• Rury PEX w ścianie: ocieplenie, otulina i ochrona przed kondensacją
• Najczęstsze błędy przy montażu rur PEX w ścianie

Jak wyciąć bruzdy pod rury PEX i dobrać ich szerokość

Bruzda to nie przypadkowy rowek, lecz precyzyjnie zwymiarowany kanał, który musi pomieścić rurę, otulinę i warstwę swobodnego ruchu. Zbyt ciasne prowadzenie zmusza materiał do pracy na styk, a każdy skurcz termiczny zamienia się wtedy w punktowy nacisk na tynk. Skutki takiej oszczędności ujawniają się po pierwszym sezonie grzewczym w postaci rys przebiegających wzdłuż trasy instalacji.

Szerokość bruzdy wyznacza średnica rury powiększona o grubość otuliny oraz dodatkowe 10-15 mm luzu montażowego po każdej stronie. Dla popularnej rury PEX 16 mm w otulinie 9 mm daje to kanał o wymiarach około 50 × 50 mm, a przy PEX 20 mm warto już myśleć o przekroju 60 × 60 mm. Te wartości wynikają z konieczności zachowania szczeliny dylatacyjnej, która kompensuje rozszerzalność cieplną tworzywa.

Głębokość liczy się od powierzchni przyszłego tynku, nie od surowego muru. Praktyka pokazuje, że rura z otuliną powinna znajdować się minimum 30 mm pod licem ściany, co chroni ją przed mechanicznym uszkodzeniem przy wierceniu czy wieszaniu mebli. Cieńsza warstwa tynku szybko pęka, a sam materiał izolacyjny traci swoje właściwości akustyczne, bo zbyt mocno ściskany traci strukturę komórkową.

Najlepszym narzędziem do wykonania podłużnych nacięć pozostaje szlifierka kątowa z tarczą diamentową, prowadzona po wcześniej wytrasowanym obrysie. Środkową część muru między dwoma nacięciami wykuwa się młotowiertarką z dłutem, ustawionym pod kątem 45°, co minimalizuje ryzyko odspojenia tynku poza wyznaczonym obszarem. Przy ścianach z betonu komórkowego wystarcza frezarka ręczna, która jednym przejściem wycina koryto o stałej głębokości.

Trasa bruzdy powinna biec wyłącznie pionowo lub poziomo, nigdy po skosie. Pozioma trasa ułatwia późniejszą lokalizację rur detektorem i zmniejsza ryzyko trafienia w instalację przy wieszaniu półek czy montażu armatury. Prostopadłe załamania wykonuje się z łagodnym promieniem gięcia, nie mniejszym niż pięciokrotność średnicy zewnętrznej rury, bo zbyt ciasny łuk prowadzi do spłaszczenia przekroju i lokalnego spadku ciśnienia.

Bruzda prowadzona w żelbecie lub w strefie ściskanej konstrukcji wymaga każdorazowej zgody kierownika budowy. Wycinanie otworów w słupach nośnych bez weryfikacji statyka kończy się rysami na całej wysokości budynku, a naprawa takiego błędu kosztuje wielokrotnie więcej niż wzmocnienie ściany przed rozpoczęciem prac.

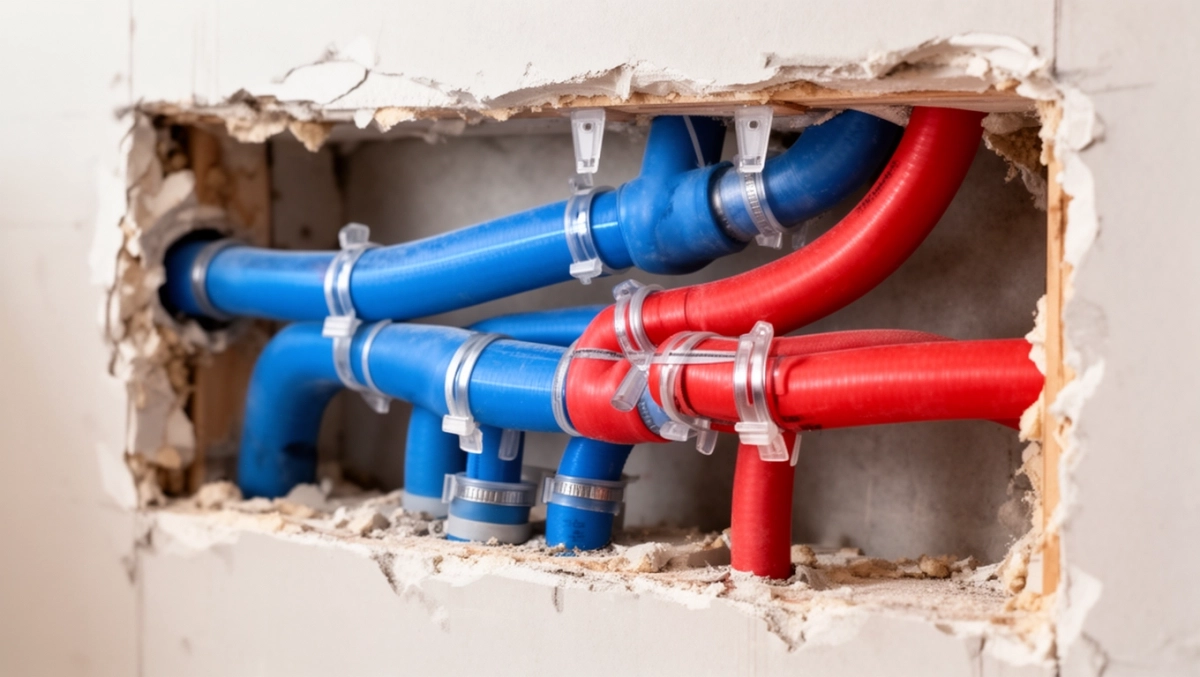

Mocowanie rur PEX w ścianie: haki, uchwyty i właściwe odstępy

Rura PEX w ścianie nie może wisieć luzem ani opierać się o dno bruzdy, bo każdy punkt kontaktu zamienia się w mostek termiczny i akustyczny. Rozwiązaniem są dedykowane uchwyty, które utrzymują przewód w osi kanału i pozwalają mu swobodnie pracować pod wpływem temperatury. Tworzywo PEX/AL/PEX ma współczynnik rozszerzalności około 0,025 mm/m·K, więc przy różnicy temperatur 50 K metrowy odcinek wydłuża się o ponad milimetr. Bez mocowania ta energia kumulowałaby się w łukach i kolanach, prowadząc do ich powolnego wyboczenia.

Najpewniejszym rozwiązaniem pozostają pojedyncze haki rozporowe z tworzywa, osadzane w murze za pomocą kołków szybkiego montażu 6 mm. Uchwyt obejmuje rurę wraz z otuliną i utrzymuje ją w odległości kilku milimetrów od dna bruzdy. Taki montaż chroni izolację przed zgnieceniem i zapewnia cyrkulację powietrza wokół przewodu, co zmniejsza ryzyko kondensacji pary wodnej w chłodniejszych strefach instalacji.

Rozstaw uchwytów zależy od średnicy rury i temperatury roboczej medium. Dla PEX 16 mm prowadzonego poziomo w instalacji ciepłej wody przyjmuje się 40-50 cm, a przy pionie warto go zmniejszyć do 30 cm, bo siła grawitacji dodatkowo obciąża obejmy. Rury 20 mm wymagają mocowania co 50 cm w poziomie i co 40 cm w pionie. Przy obiegach grzewczych, gdzie temperatura przekracza 60°C, te odstępy skraca się o kolejne 10-15%.

Przy przejściach przez przegrody budowlane rura powinna być prowadzona w tulei ochronnej o średnicy większej o co najmniej 10 mm od zewnętrznej średnicy otuliny. Tuleja kompensuje ruchy konstrukcji i zapobiega ścieraniu izolacji o krawędź muru. Bez takiej osłony każdy cykl grzewczy oznacza mikrouszkodzenia, które po kilku latach skutkują punktowym poceniem się rury.

Kluczową zasadą jest zachowanie ciągłości otuliny na całej długości odcinka ściennego. Łączenie krótszych odcinków taśmą izolacyjną daje pozorne oszczędności, ale w miejscach styku powstają mostki termiczne odpowiedzialne za kondensację i straty ciepła. Koszt pełnej otuliny jest niewielki w porównaniu z zakresem prac wykończeniowych, które trzeba będzie wykonać ponownie, gdy pojawi się grzyb lub zaciek.

Porównanie typów mocowania rur PEX w ścianie

Wybierając konkretny system, warto zwrócić uwagę na to, czy producent dopuszcza stosowanie danego uchwytu z rurą w otulinie. Nie wszystkie klipsy mają wystarczający zakres ścisku, a zbyt luźne trzymanie prowadzi do drgań hydraulicznych, słyszalnych przy każdym zamknięciu zaworu.

Rury PEX w ścianie: ocieplenie, otulina i ochrona przed kondensacją

Otulina na rurze PEX pełni trzy jednocześnie ważne funkcje: ogranicza straty ciepła, tłumi drgania i chroni przed kondensacją wilgoci z powietrza. Każda z tych ról wymaga od materiału izolacyjnego innej struktury, dlatego najlepiej sprawdzają się pianki polietylenowe o zamkniętych komórkach, które nie nasiąkają wodą i zachowują elastyczność przez cały okres eksploatacji. Otulina z wełny mineralnej, choć doskonała akustycznie, w ścianie pod tynkiem szybko chłonie wilgoć i traci swoje właściwości.

Grubość izolacji wynika z różnicy temperatur między medium a otoczeniem oraz z wymagań zawartych w PN-EN 12828 i PN-B 02421. Dla ciepłej wody użytkowej rura 16 mm w otulinie 9 mm spełnia wymogi w większości instalacji domowych, ale już obieg grzewczy zasilany wodą o temperaturze 70°C wymaga otuliny co najmniej 13 mm. Cieńsza warstwa izolacji powoduje, że rura oddaje ciepło do muru zamiast do pomieszczenia, a to w dłuższej perspektywie podnosi koszty ogrzewania nawet o kilkanaście procent.

Problem kondensacji pojawia się tam, gdzie rura prowadzi chłodną wodę przez ogrzewane pomieszczenie albo ciepłą wodę przez strefę nieogrzewaną, na przykład przez ścianę zewnętrzną. Para wodna zawarta w powietrzu skrapla się na powierzchni zimniejszej niż punkt rosy, a utrzymująca się wilgoć prowadzi do rozwoju grzybów i degradacji tynku. Szczelna otulina z pianki PE eliminuje to ryzyko, bo oddziela rurę od otaczającego powietrza i utrzymuje temperaturę powierzchni powyżej progu skraplania.

Różnica między otuliną a izolacją termiczną bywa myląca, ale w praktyce oznacza to samo: warstwę materiału o niskim współczynniku przewodzenia ciepła. W domowych instalacjach PEX stosuje się wyłącznie izolację wykonaną z pianki polietylenowej o strukturze zamknięto-komórkowej, która łączy obie funkcje w jednym produkcie.

Przy przejściach przez ściany zewnętrzne i strefy o zwiększonej wilgotności, na przykład przez łazienkę, warto rozważyć dodatkowe zabezpieczenie rury folią paroizolacyjną. Folia aluminiowa lub warstwa PE o grubości 0,2 mm skutecznie blokuje dyfuzję pary wodnej w głąb izolacji, gdzie mogłaby skroplić się i obniżyć jej właściwości cieplne. To rozwiązanie kosztuje kilka złotych za metr, a eliminuje ryzyko kosztownych napraw tynku.

Najczęstsze błędy przy montażu rur PEX w ścianie

Lista grzechów głównych wykonawców jest zaskakująco krótka i powtarzalna. Każdy z nich wynika z pośpiechu albo z fałszywego przekonania, że rura ukryta pod tynkiem sama się obroni. W praktyce to właśnie warunki pracy w zamkniętej przegrodzie są najtrudniejsze: brak dostępu, brak wentylacji i brak możliwości szybkiej interwencji po zalaniu tynkiem.

Zbyt mały promień gięcia

PEX zgina się łatwo, ale nie bez ograniczeń. Minimalny promień dla rury 16 mm to 80 mm, a dla 20 mm to już 100 mm. Łamanie tej zasady prowadzi do spłaszczenia przekroju i lokalnego wzrostu oporów przepływu, co objawia się szumem i nierównym rozdziałem wody między punktami czerpalnymi.

Brak otuliny na krótkich odcinkach

Wykonawcy często zakładają otulinę tylko tam, gdzie rura przechodzi przez strefę nieogrzewaną, zapominając o odcinkach w ścianach wewnętrznych. Tymczasem każdy metr rury bez izolacji w ścianie oddaje ciepło do muru, a po kilku latach widać to jako ciemniejszą smugę na tynku wzdłuż trasy instalacji.

Mocowanie bezpośrednio do ściany bez uchwytów

Przybijanie rury do muru gwoździami albo opaskami zaciskowymi bez podkładek to proszenie się o kłopoty. Otulina zostaje zgnieciona, a sam PEX traci możliwość kompensacji termicznej. Po kilkudziesięciu cyklach grzewczych w miejscu mocowania pojawia się mikropęknięcie, które ujawnia się jako wilgotny punkt na tynku.

Łączenie rur pod tynkiem

Każde połączenie zaciskane albo zaprasowywane umieszczone w ścianie to bomba zegarowa. Norma PN-EN ISO 21003 dopuszcza takie rozwiązania wyłącznie w kanalizacji rewizyjnej, a w ścianach wymaga prowadzenia rur bez łączników. Jedyny wyjątek stanowią złączki przelotowe w skrzynkach rewizyjnych, które muszą pozostać dostępne.

Brak próby ciśnieniowej przed tynkowaniem

Zatkanie instalacji wodą pod ciśnieniem 1,5 × ciśnienie robocze przez minimum 30 minut to absolutne minimum. Wielu wykonawców pomija ten krok, a pierwszą informacją o nieszczelności jest mokra plama na świeżym tynku. Naprawa wymaga wtedy kucia i ponownego wykończenia, co kosztuje kilkakrotnie więcej niż sama próba.

Weryfikacja trasy bruzd przed tynkowaniem za pomocą detektora pozwala wykryć kolizje z przyszłym osprzętem. Ściana z rurami PEX wymaga precyzyjnego planu rozmieszczenia gniazd i półek, bo wiercenie w niewłaściwym miejscu kończy się zalaniem. Dokumentacja tras w postaci zdjęć z miarką w kadrze to dzisiaj standard w rozsądnych ekipach.

Na koniec warto pamiętać, że prawidłowy montaż rur PEX w ścianie zaczyna się od decyzji projektowej, nie od pierwszego cięcia szlifierki. Szczegółowy rys instalacji z naniesionymi średnicami, otulinami i trasami pozwala uniknąć kolizji z instalacją elektryczną i kanałami wentylacyjnymi, a jednocześnie stanowi dokumentację na wypadek późniejszych remontów. Jeśli planujesz budowę lub większy remont domu, kompleksowe informacje o sprawdzonych rozwiązaniach instalacyjnych znajdziesz na stronie dom-budowanie.

Źródła i normy: PN-EN ISO 21003 (systemy przewodów rurowych z tworzyw sztucznych do instalacji wody ciepłej i zimnej), PN-EN 12828 (instalacje ogrzewcze w budynkach), PN-B 02421 (izolacja cieplna instalacji), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), ITB Warszawa instrukcje projektowania instalacji z rur wielowarstwowych, dane producentów systemów PEX/AL/PEX dostępne w kartach technicznych.
