Zbrojenie ściany oporowej – schemat, średnice i błędy, których nie widać gołym okiem
Masz przed sobą projekt ściany oporowej i czujesz narastający niepokój, bo każda tabelka z obliczeniami wygląda jak pole minowe. W głowie kołacze się pytanie, czy dobrze dobrałeś średnice, rozstaw prętów i otulinę, a może właśnie tu kryje się różnica między konstrukcją, która przetrwa pół wieku, a taką, która zacznie rysować po pierwszej zimie. Ten tekst powstał po to, żebyś po jego lekturze wiedział nie tylko co trzeba zrobić, ale przede wszystkim dlaczego normy każą robić to właśnie tak, a nie inaczej. Czeka Cię sporo konkretów, kilka liczb, jedno krótkie porównanie typów ścian i checklista, którą warto mieć pod ręką na budowie.
- Zbrojenie ściany oporowej żelbetowej wg Eurokodu 2 średnice, rozstaw i otulina
- Obliczenia parcia gruntu i momentów ile stali naprawdę potrzebujesz
- Drenaż ściany oporowej i błędy wykonawcze, które niszczą nawet dobrze zbrojoną konstrukcję
- Typy ścian oporowych porównanie, które ułatwia decyzję
- Co może zapytać komisja na egzaminie na uprawnienia budowlane

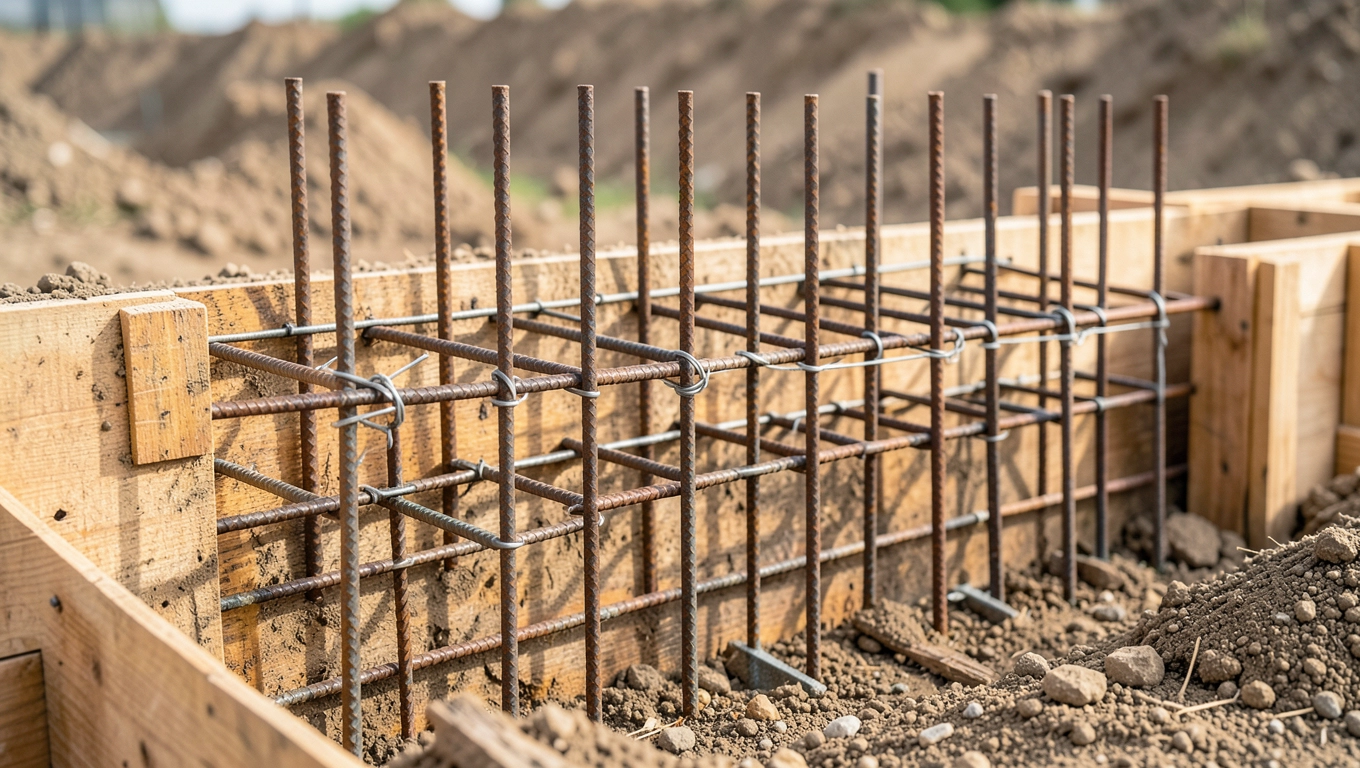

Zbrojenie ściany oporowej żelbetowej wg Eurokodu 2 średnice, rozstaw i otulina
Eurokod 2, czyli PN-EN 1992-1-1, nie podaje gotowej recepty na ścianę oporową, lecz zestaw reguł, które pozwalają dobrać zbrojenie do konkretnych sił. W praktyce oznacza to, że najpierw obliczasz moment zginający i siłę tnącą w każdym przekroju, a dopiero potem sięgasz po stal.
W ścianie żelbetowej zbrojenie dzieli się na dwa obozy. Pierwszy stanowią pręty główne, przejmujące rozciąganie wywołane parciem gruntu. Drugi to pręty rozdzielcze, które utrzymują właściwy rozstaw, rozkładają rysy i chronią przed kruchym pęknięciem w kierunku prostopadłym. Pominięcie któregokolwiek z nich oznacza kłopoty, bo oba pełnią odrębne funkcje fizyczne.
Pręty główne w trzonie ściany umieszcza się po stronie odciąganej, czyli od zewnątrz, tam gdzie grunt „popycha" konstrukcję. W stopie fundamentowej sytuacja się odwraca: główne zbrojenie trafia na dolną siatkę od strony gruntu, ponieważ stopa pracuje jak wspornik obciążony od góry. Ta zamiana ról wynika wprost z rozkładu momentów, nie z przyzwyczajenia projektanta.
| Element | Typowe średnice | Rozstaw | Otulina minimalna |
|---|---|---|---|
| Trzon pręty główne pionowe | Ø12-Ø20 mm | 10-20 cm | 50 mm (XC2/XC3) |
| Trzon pręty rozdzielcze poziome | Ø8-Ø12 mm | 20-30 cm | 50 mm |
| Stopa pręty główne dolne | Ø12-Ø16 mm | 10-15 cm | 50-75 mm (kontakt z gruntem) |
| Stopa pręty górne (kontrpręty) | Ø10-Ø12 mm | 20-25 cm | 50 mm |
Otulina to nie kosmetyka, lecz bariera chroniąca stal przed korozją. Beton o grubości 50 mm w środowisku suchym lub wilgotnym (klasy ekspozycji XC1-XC3) zapewnia, że woda i chlorki nie dotrą do powierzchni pręta w ciągu zakładanego 50-letniego okresu użytkowania. W gruntach agresywnych, zasolonych lub przy stałym kontakcie z wodą wartość ta rośnie do 60-75 mm.
Długość zakotwienia prętów wyznacza się ze wzoru z punktu 8.4 PN-EN 1992-1-1, ale w uproszczeniu wynosi ona od 40 do 60 średnic, zależnie od klasy stali i warunków przyczepności. W narożu trzon-stopa pręty muszą zachować ciągłość lub zostać zakotwione z odpowiednim wydłużeniem, bo właśnie tam pojawia się największy moment. Najczęstszy błąd na budowie to cięcie stali na styk deskowania.
Obliczenia parcia gruntu i momentów ile stali naprawdę potrzebujesz
Ściana oporowa to w istocie płyta wspornikowa utwierdzona w fundamencie, obciążona poziomą siłą rozkładu gruntu. Dlatego schemat statyczny jest prosty, a trudność kryje się w wyznaczeniu samego obciążenia. Parcie zależy od rodzaju gruntu, jego zagęszczenia, nachylenia terenu za ścianą oraz obecności wody.
W codziennej praktyce projektowej korzysta się z dwóch klasyków teorii. Rankine traktuje grunt jako ośrodek idealnie sprężysty i pozwala policzyć parcie czynne, gdy ściana może się swobodnie odchylać. Coulomb uwzględnia tarcie między gruntem a ścianą, lepiej sprawdza się przy ścianach nachylonych lub z zasypką pod kątem. Wybór metody wynika z geometrii, nie z mody.
Trzy mechanizmy zniszczenia musisz sprawdzić dla każdej ściany, niezależnie od jej wielkości. Pierwszy to przewrócenie względem krawędzi stopy od strony gruntu, drugi to przesunięcie poziome w płaszczyźnie posadowienia, a trzeci to nośność podłoża w strefie przypory. Współczynnik bezpieczeństwa w każdym z tych przypadków powinien wynosić co najmniej 1,5 w warunkach normowych, a 1,1 przy obciążeniach wyjątkowych.
Przykład uproszczony: ściana H = 3 m
Grunt: piaski średnie, γ = 18 kN/m³, φ = 30°, brak wody gruntowej. Parcie czynne wg Rankine: Ka = (1 − sin 30°)/(1 + sin 30°) = 0,33. Rozkład trójkątny od 0 do σa = 0,33 · 18 · 3 = 17,8 kN/m². Siła wypadkowa Ea = 0,5 · 17,8 · 3 = 26,7 kN/m. Moment w przegubie trzon-stopa: M = Ea · H/3 = 26,7 · 1,0 = 26,7 kNm/m. Przy ramieniu wewnętrznym z ≈ 0,9 · d (d = 0,30 m) potrzebne pole stali As ≈ 2,7 cm²/m. W praktyce dobiera się Ø12 co 15 cm (As = 7,5 cm²/m), co daje zapas bezpieczeństwa na błędy wykonawcze.
Dlaczego wartość z tabeli nie wystarczy
Podane wyżej 26,7 kNm/m to moment charakterystyczny. Po przemnożeniu przez współczynniki obciążenia (zwykle 1,35 dla parcia gruntu) i zastosowaniu współczynników materiałowych dla stali (1,15) moment obliczeniowy rośnie. Projektant musi uwzględnić też obciążenia naziomu, ewentualne pojazdy, a czasem napór zamarzającego gruntu. Krótko mówiąc: liczenie z głową, a nie z kalkulatora w telefonie.
Stal klasy B500B (granica plastyczności 500 MPa, ciągliwość B) w połączeniu z betonem C25/30 lub wyższym to absolutne minimum dla typowej ściany oporowej. Beton niższej klasy nie utrzyma przyczepności, a stal klasy A500SP o niskiej ciągliwości nie da wystarczającej rezerwy przy przeciążeniach.
Drenaż ściany oporowej i błędy wykonawcze, które niszczą nawet dobrze zbrojoną konstrukcję
Perfekcyjnie obliczona i zbrojona ściana oporowa potrafi runąć, jeśli za jej plecami zbiera się woda. Ciężar wody w nasączonym gruncie potrafi podwoić parcie, a cykle zamarzania i odmarzania dosłownie rozpychają konstrukcję. Dlatego drenaż traktuje się jako równorzędną część projektu, nie jako dodatek na desce kreślarskiej.
Standardowy układ odwadniający składa się z trzech warstw. Pierwsza to warstwa filtracyjna z piasku lub żwiru o grubości 30-50 cm tuż za ścianą, która nie dopuszcza do zamulania drenażu. Druga to rura drenarska Ø100-150 mm z filtrem z geowłókniny, ułożona wzdłuż stopy od strony gruntu. Trzecia to sączki przechodzące przez trzon ściany co 2-3 m, odprowadzające wodę na zewnątrz.
Najczęstszy błąd: brak ciągłości prętów w narożu trzon-stopa oraz zasypka ściany ciężkim gruntem bez warstwy filtracyjnej. Oba defekty widać dopiero po 3-5 sezonach, kiedy naprawa kosztuje pięć razy więcej niż poprawne wykonanie.
Betonowanie ściany oporowej powinno przebiegać w jednym cyklu albo z przerwą wyłącznie na dylatacji konstrukcyjnej. Każda zimna spoina w trzonie to potencjalna droga filtracji wody i osłabienie przekroju. W okresie letnim kluczowa jest pielęgnacja betonu: polewanie wodą przez minimum 7 dni, bo szybkie odparowanie wody technologicznej powoduje rysy skurczowe otwierające dostęp chlorkom.
Zasypkę wykonuje się warstwami po 20-30 cm z zagęszczeniem do Id ≥ 0,95. Ciężki sprzęt nie powinien podjeżdżać bliżej niż 1,5 m do ściany, zanim nie uzyska ona pełnej projektowej wytrzymałości. Pośpiech na tym etapie kończy się przesunięciem stopy i rysami na styku z trzonem.
Checklista odbioru na budowie (10 punktów): zbrojenie zgodne z rysunkami (średnice, rozstaw, gatunek), otulina zachowana na całej długości, ciągłość prętów w narożach, brak zanieczyszczeń na stali, drenaż ułożony przed zasypką, geowłóknina z filtrem, sączki drożne, beton właściwej klasy z atestem, pielęgnacja wilgotna min. 7 dni, zasypka warstwowa z badaniem zagęszczenia.
Typy ścian oporowych porównanie, które ułatwia decyzję
Żelbetowa ściana oporowa to jedno z kilku rozwiązań. Wybór zależy od wysokości, warunków gruntowych, dostępnego placu budowy i budżetu. Poniższa tabela zbiera najczęściej spotykane typy wraz z cenami orientacyjnymi netto.
| Typ ściany | Wysokość użytkowa | Zastosowanie | Wady i ograniczenia | Cena orientacyjna (PLN/m² ściany) |
|---|---|---|---|---|
| Masywna (betonowa, bez zbrojenia) | do 2 m | Skarpy niskie, nasypy ogrodowe | Nie pracuje przy słabym podłożu, wymaga szerokiej stopy | 250-400 |
| Żelbetowa monolityczna | 2-6 m | Garaże podziemne, drogi, mosty | Kosztowna, wymaga szalunku i ciągłości betonowania | 450-800 |
| Kotwiona (z kotwami w gruncie) | 4-12 m | Głębokie wykopy, ściany szczelinowe | Specjalistyczny sprzęt, kontrola naciągu kotwi | 900-1800 |
| Gabionowa (kosze z gruzem) | 1-5 m | Skarpy, umocnienia brzegów | Duża objętość, ograniczona wysokość | 300-600 |
| Z gruntu zbrojonego (geosyntetyki) | 2-8 m | Nasypy drogowe, place | Wymaga kontrolowanego materiału zasypowego | 350-700 |
Ściany masywnej nie stosuje się powyżej 2 m, bo przy większej wysokości własny ciężar nie równoważy parcia i konstrukcja traci stateczność. Gabionowa świetnie sprawdza się w środowisku wilgotnym, ale nie nadaje się do terenów z agresywną wodą gruntową, bo drut koszy koroduje mimo cynkowania.
Ściany żelbetowej unikaj, gdy grunt za ścianą jest silnie agresywny, a Ty nie masz możliwości zapewnić betonu o odpowiedniej klasie ekspozycji. W takich warunkach lepiej rozważyć ścianę kotwioną z rdzeniem w postaci gruntu zbrojonego, który można osłonić koszem z materiału odpornego na chemię.
Co może zapytać komisja na egzaminie na uprawnienia budowlane
Ściana oporowa regularnie pojawia się na egzaminach w specjalności konstrukcyjno-budowlanej i mostowej. Trzy pytania pojawiają się najczęściej.
1. Jakie mechanizmy zniszczenia należy sprawdzić dla ściany oporowej? Stateczność na obrót, przesunięcie poziome, nośność podłoża, a w razie potrzeby także nośność kotwi i głębokość strefy aktywnej.
2. Gdzie umieszczasz zbrojenie główne w trzonie i w stopie? Trzon: po stronie odciąganej, czyli od zewnątrz. Stopa: w dolnej siatce od strony gruntu, plus pręty górne nad konsolą wolną.
3. Jak wpływa woda gruntowa na parcie? Zwiększa ciężar objętościowy gruntu nasączonego i dodaje parcie hydrostatyczne, łącznie potrafi podwoić siłę działającą na ścianę. Rozwiązaniem jest drenaż, nie grubsza ściana.
Przygotowując się do egzaminu, warto też prześledzić różnice między podejściem dawnej polskiej normy PN a obecnym Eurokodem 7 (PN-EN 1997-1) w zakresie współczynników obciążenia i kombinacji. To właśnie tam komisja szuka świadomego podejścia do projektowania, a nie gotowych recept.
Jeśli chcesz mieć pod ręką kompletny szablon obliczeniowy w formacie arkusza kalkulacyjnego, pobierz przygotowany wzór z biblioteki branżowej, wprowadź parametry swojego gruntu i geometrię ściany, a otrzymasz wstępne pole zbrojenia do weryfikacji w programie MES. Narzędzie nie zastąpi obliczeń, lecz skróci żmudne wstępne szacowanie do kilku minut.
